Svorníková kotva fischer FAZ II

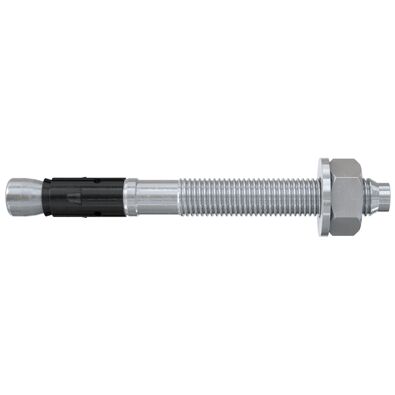

Dřevo je oblíbeným stavebním materiálem díky své uhlíkové neutralitě a materiálovým vlastnostem. Na mnoha stavbách přijde chvíle, kdy musí řemeslník upevnit dřevěný trám či hranol na betonovou konstrukci. K takovému úkolu se snadno a rychle použije svorníková kotva FAZ II. Charakterizuje ji vysoká smyková i tahová nosnost, variabilní hloubka kotvení a široká škála průměrů a délek.

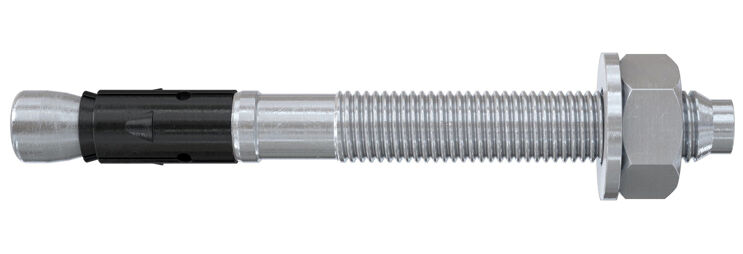

Vyšší smyková i tahová nosnost a variabilní kotevní hloubka zvyšují hospodárnost kotvy FAZ II

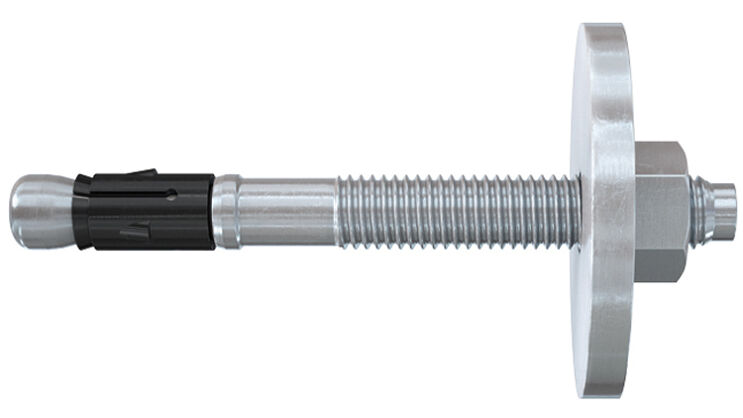

FAZ II GS (Grosse Scheibe) a FAZ II HBS (HolzBau Scheibe) jsou určené k upevnění trámů a hranolů k betonu. Velkoplošné podložky zlepšují přenos zatížení na kotvu a podložka u varianty HBS má ještě větší tloušťku, takže je ještě odolnější nežádoucí deformaci prohýbání. Odpovídá požadavkům stavební normy DIN 1052. Montáž kotvy FAZ II probíhá poměrně rychle a snadno. Po vyvrtání a vyčištění otvoru se kotva kladivem zatluče do otvoru a matice na ní se utáhne předepsaným utahovacím momentem. Po jeho dosažení má řemeslník jistotu, že je kotva správně aktivovan

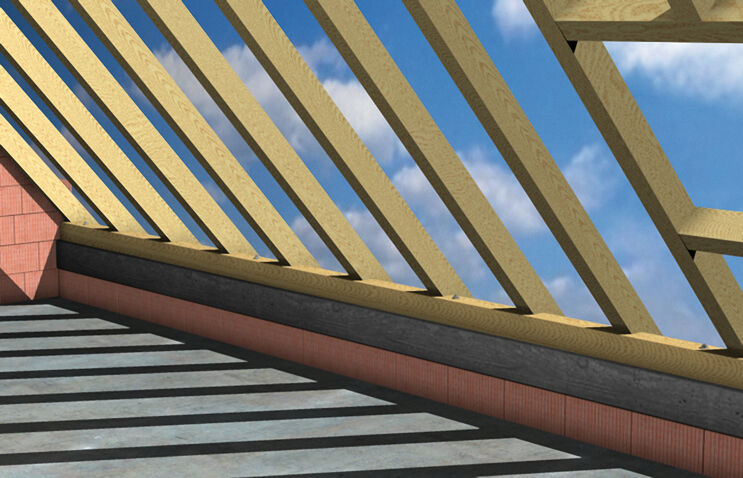

Kotvení hranolů a trámů je s kotvou FAZ II HBS rychlé a snadné. Velkoplošná podložka vyhovuje požadavkům normy DIN 1025

Při návrhu kotvení lze využít snížené kotevní hloubky, což při sériové montáži může ušetřit spoustu času a snížit opotřebení vrtáků. Další cestou, jak zkrátit čas montáže a ušetřit náklady, je snížit počet kotevních bodů. Ano! Aktualizovaný ETA certifikát s o poznání vyššími nosnostmi pro průměry M8, M10 a M12 to umožní při zachování stejné úrovně bezpečnosti. Nelze si však jen tak říct: „Dám tam o čtyři FAZky míň.“ Je zapotřebí erudované statické analýzy.

Aktualizovaný ETA certifikát nově umožní optimalizovat kotevní hloubku i u průměrů M8 a M16. Co to znamená? Má-li přípravář takovou možnost, může zvolit hloubku kotvení podle zatížení. To jednak snižuje náklady a jednak dovoluje použít ocelové kotvy v případech, kdy to dříve rozměry betonového podkladu nedovolovaly.

V oblasti certifikace drží kotva FAZ II dvě prvenství:

Celá řada výrobku je schválená pro použití v tažené zóně betonu, což je první a jediný způsob konstrukčního kotvení do tažené zóny pomocí průměru M6. Malý průměr a malá kotevní hloubka jen 40 mm dává možnost vyhnout se při vrtání kontaktu s výztuží.
Varianta FAZ II H je vůbec první svorníkovou kotvou s kloboučkovou maticí. Skrytí závitu předchází případnému zranění a má velkou estetickou hodnotu při upevňování v administrativních, rezidenčních a obchodních prostorech.

Další přidanou hodnotou kotvy FAZ II, která sice pro Čechy nemá velký význam, ale podtrhuje vysokou úroveň její bezpečnosti, je odolnost proti seismickému zatížení. S takovým požadavkem se však lze potkat při stavbě jaderné elektrárny, což bude pravděpodobně za pár let aktuální téma snad i pro české firmy.

Mechanické kotvy obecně mají výhodu okamžitého zatížení bez čekání na vytvrdnutí betonu nebo chemické kotvy. FAZ II lze v souladu s certifikátem použít i do zaplavených a diamantovou korunkou vyvrtaných otvorů. Řemeslníky a realizační firmy (nejen) v odvětví TZB jistě bude zajímat požární odolnost kotvy až 120 minut.

Montáž kotvy probíhá (zpravidla) průvlečným způsobem, to znamená, že se zatluče do otvoru skrz upevňovaný předmět a aktivuje utažením. Vlastní upevňovaný předmět tak lze použít jako vrtací šablonu a montéra tím nemohou potkat problémy s nepřesností vyvrtaných otvorů.
