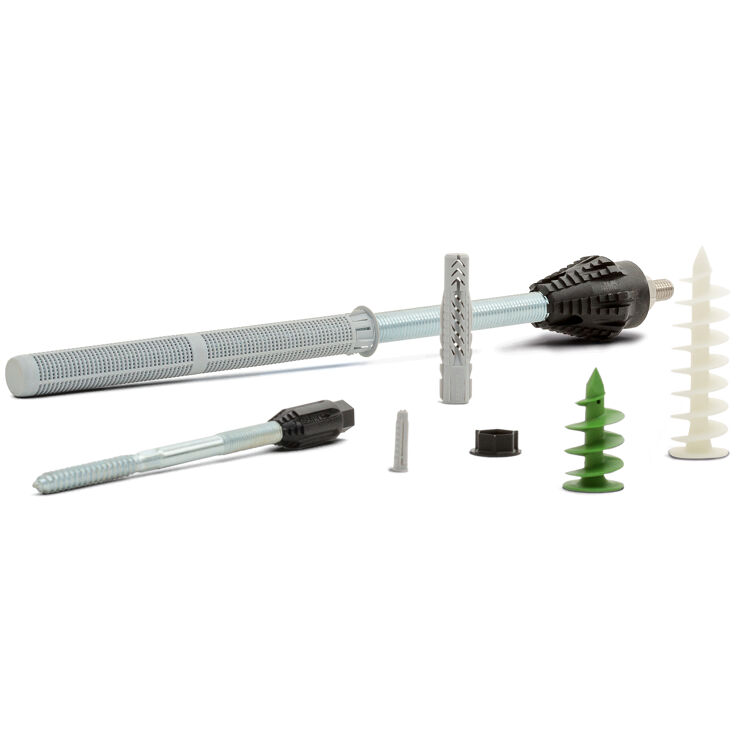

Už jste zateplili? Nebo teprve chystáte projekt? Tak či tak budete jistojistě na novou fasádu upevňovat pár zařizovacích, funkčních nebo dekoračních předmětů – světlo, pohybové čidlo, domovní číslo, držák hadice, držák wi-fi antény nebo markýzu. Otázky spojené s upevňováním na ETICS odpovídáme tak často, že si toto téma zasloužilo samostatnou kapitolu v našem katalogu. Tento článek vám nabídne pro snadné a spolehlivé upevnění několik výrobků, které jsou k tepelné izolaci nanejvýš šetrné a jejichž montáž zvládne každý.
Upevnění břemen do 5 kg
Hmoždinky do zateplené fasády fischer FID II a FID II Plus dokáží bezpečně upevnit lehké předměty jako jsou venkovní svítidla, pohybová čidla, domovní čísla, tabulky s názvy ulic atp. Tělo hmoždinky tvoří dřík s otvorem pro vrut obtočený robustní spirálou, která se zařízne do izolační desky a díky kompaktní omítce a tuhosti izolantu dokáže unést až 5 kg.
FID II je dlouhá 50 mm a její límeček má průměr jen 18 mm, takže je nenápadnější za malými předměty. Je vhodná k upevnění na omítnuté fasády s izolací z EPS, XPS, minerální vlny i dřevité vaty. Její ostrá špička se přes tenkovrstvé omítky prokouše bez předvrtání. Montáž se nejlépe provádí akumulátorovým šroubovákem s utahovacím nástavcem TX 40 a vrut do hmoždinky má mít průměr mezi 3,5 – 4,5 mm. Pozor na volbu délky vrutu – ten lze zašroubovat do hmoždinky jen 35 mm, tedy neprochází skrz.
FID II Plus
Límeček FID II Plus má nepatrně větší průměr – 28 mm a celková délka hmoždinky je 80 mm. Základní princip fungování se od menší hmoždinky příliš neliší – stejný aku šroubovák, stejný bit. Únosnost je však trochu vyšší a lze jí dopomoci k ještě vyššímu výkonu s podporou chemické zpevňovací složky. Tou je buď běžná montážní polyuretanová pěna anebo fischer tekutá hmoždinka Fill&Fix. Nevelké množství se stříkne do otvoru pro vrut a hmota při expanzi penetruje otvory ve spodní části hmoždinky do okolního izolantu a zpevní jeho strukturu. Tento mechanismus funguje spolehlivě v polystyrenu, ale skutečný efekt má hlavně v minerální vlně.
Do FID II Plus, protože je mohutnější, se používá vrut o průměru 4,5 – 6,0 mm a hloubka zašroubování do hmoždinky je nejvýše 60 mm.
Upevnění břemen do 20 kg
Pro těžší předměty nebo takové, které jsou vystaveny chvění (listovní schránky, držáky zahradních hadic, wi-fi antény atp.), je určený systém fischer TherMax Junior. Pomocí univerzální plastové hmoždinky UX se zakotví do nosné zdi a v úrovni povrchu fasády je připraven otvor pro vrut do dřeva nebo metrický šroub – podle zvolené varianty výrobku. Termoizolační plastový kužel má dva hlavní úkoly – snížit únik tepla na minimum a zabránit poškození fasády promáčknutím při utahování, působí vlastně jako kontramatice nebo distanční trubka.
TherMax Junior je dostupný ve dvou průměrech – TherMax 8 a TherMax 10 v různých délkách, které dokáží překonat fasádu až do tloušťky 220 mm. Varianty nejsou délkově univerzální, takže před koupí TherMaxu Junior musíte znát tloušťku izolantu v místě plánovaného upevnění a chovejte na paměti, že pod izolační deskou je ještě vrstva lepidla, která je 1 – 2 cm silná a kterou musíte připočítat do užitné délky tfix, tedy do tloušťky nenosných vrstev. Mechanické ukotvení do nosné zdi je pevné a spolehlivé natolik, aby uneslo v ohybu 15, resp. 20 kg – viz. tabulka zatížení. Garantovaná nosnost v tahu závisí na pevnosti kotevního podkladu.
Upevnění markýz
Zda TherMax Junior inspiroval vývoj TherMaxu 12 a TherMaxu 16 nebo tomu bylo naopak – to se neví. V základním konceptu si jsou podobné, ale TherMax 12/16 je robustnější a v nosné zdi se zakotví pomocí chemické injektážní malty (např. FIS VL). Vnější upevňovací prvek – nerezový závitový kolík je součástí balení, zatímco nosné kotevní tyče jsou z pevnostní pozinkované oceli (ovšem mohou být i z nerezové oceli).
Protože jsou namáhané ohybem, jejich nosnost s rostoucí tloušťkou izolace klesá. Konkrétní čísla napoví tabulka zatížení v katalogovém listu. Systém TherMax 12 a 16 je sofistikovaný způsob kotvení na hotovou zateplenou fasádu a i když jeho montáž není jako zatlouct hřebík, zvládne ji každý zkušený řemeslník i zručný kutil s běžným dílenským vybavením.
Obrázek je za tisíc slov, video za milion, proto nebudu popisovat montáž TherMaxu 12/16 v tomto článku, když můžete mrknout na nedlouhé video (vpravo). Zdůrazním jen pár pravidel, které je nutné dodržet:
TherMaxem 12 a 16 se kromě markýz dají bezvadně na zateplenou fasádu umístit také klimatizační jednotky, konstrukce menších přístřešků nebo přichytit sloupy či nosníky dřevěných pergol. Ne vždy musí upevňovací kolík M12 vyhovovat, proto nabízíme v příslušenství kolíky redukované na vnější závit M10 a M8. Naše technické oddělení je vám pochopitelně k dispozici v případě, že budete při některém kroku montáže tápat a budete se chtít o něčem poradit.
Vrut do fasády FID-Z
Použití vrutu do fasády není nikterak složité. Slouží k upevnění velmi lehkých předmětů prostým zašroubováním skrz ně až do izolantu bez předvrtání podobně, jako byste to upevňovali vrutem do dřeva. Je vyrobený z hliníkové slitiny, takže nepodléhá korozi od vlhkosti, a v ploché hlavě je maximálně stabilní utahovací drážka TX 30. Vrut je vybaven pryžovou podložkou, která utěsní prostor pod hlavou a zamezí průniku dešťové vody.
FID-R - hmoždinka na okapové svody
Nesmím zapomenout na variantu hmoždinky do izolantu označenou FID-R. Jde zase o masivní spirálu, která se zařízne do izolační desky. Na rozdíl od dříve představených z ní trčí pozinkovaný ocelový kolík se závitem M10 připravený k upevnění objímky okapového svodu nebo čehokoliv jiného, co hmoždinka udrží, ale pamatujte dobře – žádné chvění, žádné dynamické zatížení!
Hmoždinka je vybavena krytkou, na jejíž spodní straně je EVA pěna jako těsnění proti průniku dešťové vody. K osazení hmoždinky se používá akumulátorový šroubovák a šroubovací nástavec TX 25. Nízká matice, která je součástí dodávky, pak slouží k upevnění držáku.
Nešetřete zbytečně
Při pořizování materiálu potřebného k upevnění za fasádu prosím vezměte do úvahy, jaký efekt bude mít případná koroze kovových prvků. Proto vám radím upřímně a dobře – kupujte nerezové vruty, závitové tyče a kovové prvky, aby vaše práce za rok nevypadala například tak, jako na vedlejším obrázku.
Lepení na zateplenou fasádu?
Nevěřte reklamám, jež tvrdí, že stavební lepidlo udrží všechno a všude. Neplatí to a už vůbec ne ve vesmíru. (Jen pro zajímavost – ve vesmíru by se z takového lepidla během vteřiny vypařily všechny tekuté složky, takže by bylo nepoužitelné, a ve druhé vteřině by zmrzlo na kost, takže by bylo nepoužitelné podruhé.
Lepení polymerovým lepidlem na fasády je možné, ale má svá „ale“:
K upevnění na fasádu doporučuji použít lepidlo (např. fischer Multi MS nebo fischer Crystal MS) jen v případě lehkých a malých předmětů, kterými nebude lomcovat vítr, třeba domovních čísel, malých a lehkých cedulek, lehkých dekorativních předmětů nebo malých funkčních předmětů, třeba tepelného čidla atp.
Stavební lepidla na bázi MS polymeru se báječně hodí ještě k jedné věci – pružnému a pevnému utěsňování stavebních spár a navíc jsou přetíratelná.
