Obj. č. 96846

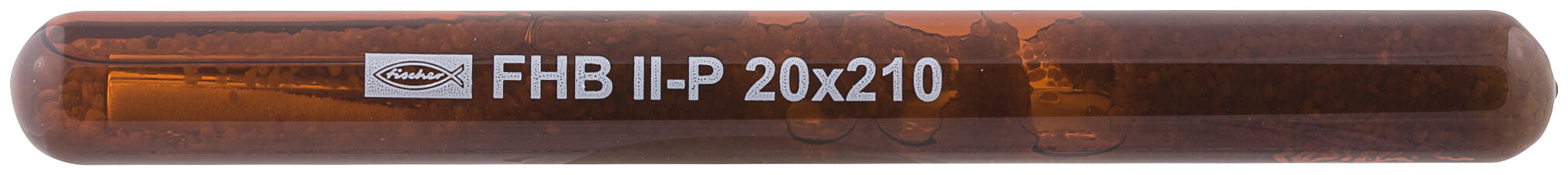

fischer chemická patrona FHB II-P 20 x 210

Hlavní výhody
  • Stejná únosnost jako při použití s chemickou injektážní maltou - jen bez nutnosti čištění otvoru.
  • Maximální únosnost v betonu s trhlinami. Tím se sníží počet kotevních bodů.
  • Přesně dávkované množství je vhodné pro hospodárné kotvení v malých počtech. Snižují se tím náklady a čas při montáži.
  • Ideální pro aplikaci pod hladinou vody.
  • Schválení ETA pro beton s trhlinami.

Výhody / popis

Nejlepší výkon v tažené zóně betonu
Výhody
  • Skleněnou chemickou patronu FHB II-P s přesným množstvím pryskyřice lze použít i do nevyčištěných otvorů. Montáž se tak stává hospodárnější a rychlejší.
  • Jsou vhodnější pro zhotovení malého počtu kotevních bodů nebo montáž pod vodou.
  • Použitím chemické patrony FHB II-PF HIGH SPEED s podstatně kratší dobou vytvrzení lze dosáhnout značné časové úspory.
fischer chemické patrony FHB II-P a FHB II-PF HIGH SPEED jsou součásti kotevního systému fischer Highbond FHB II, který umožňuje ukotvit nejvyšší zatížení do tlačené i tažené zóny betonu. Bezpečnost systému garantuje Evropské technické schválení Option 1 do tažené zóny betonu a certifikát pro šokové zatížení.Systém Highbond FHB II je obzvláště vhodný k upevnění nosných rastrů těžkých obvodových plášťů, strojního vybavení nebo ocelových konstrukcí a to ve vnitřním i vnějším prostředí. Chemické patrony lze použít s krátkou (FHB II-A S) i s dlouhou (FHB II-A L) verzí kotevního svorníku, přičemž není nutné čištění vyvrtaného otvoru, což zkracuje dobu montáže a snižuje náklady.
Youtube VideoYoutube VideoYoutube Video

Použití a certifikáty

Aplikace
  • Zábradlí
  • Fasády
  • Schodišťové stupně
  • Ocelové konzoly
  • Stožáry
  • Ochrana zdí a objektů před nárazem
  • Ocelové konstrukce
  • Tesařské konstrukce
Stavební materiály
Schváleno pro:
  • Beton C20/25 až C50/60, tažená i tlačená zóna
Vhodná také pro:
  • Beton C12/15
* Bližší informace hledejte v certifikačních dokumentech nebo žádejte na našem technickém oddělení.
Certifikáty
  • ETA-05/0164
  • ETA-21/0948
  • DoP No. 0282
  • DoP No. 0293
  • DoP No. 0327
  • (2103/12/12) - CM

Návod k montáži

Princip funkce / montáž
  • Chemické patrony FHB II-P a FHB II-PF HIGH SPEED jsou vhodné pro předsazenou montáž.
  • Pokud vlepujete kotevní svorníky FHB II A s chemickými patronami, osazujte svorníky vždy s rotací a příklepem pomocí vrtacího kladiva a montážního přípravku RA-SDS.
  • Při utahování předepsaným utahovacím momentem kužely vyvíjejí napětí v lůžku z chemické pryskyřice a to se zapře o stěny vyvrtaného otvoru.
  • Chemická pryskyřice bez styrenu vyvrtaný otvor dokonace utěsní.
1 / 5

Technické údaje

Osvědčení ETA
Jmenovitý průměr vrtáku (
d0
)
25 mm
Vhodný pro FHB II-A L M 20 x 210
Balení 4 ks.
GTIN (EAN-Code) 4006209968468

Dokumenty ke stažení

  • ETA a PoV
  • Schválení a certifikáty
  • Bezpečnostní listy
  • Technické dokumenty ke stažení
European Technical Assessment for fischer Highbond-Anchor FHB II - Torque controlled bonded anchor for use in concrete
Vytvořeno na 14. 12. 2017
Declaration of Performance for fischer Highbond-Anchor FHB II (Bonded fastener for use in concrete)
Vytvořeno na 19. 01. 2021
European Technical Assessment for fischer Highbond-Anchor FHB II for diamond drilling / extended working life
Vytvořeno na 09. 09. 2022
Declaration of Performance for fischer Highbond-Anchor FHB II for diamond drilling / extended working life (Bonded expansion fastener for use in concrete)
Vytvořeno na 16. 09. 2022
Declaration of Performance for fischer Highbond-Anchor FHB II (Bonded expansion fastener for use in concrete)
Vytvořeno na 03. 01. 2022
