Obj. č. 542797

fischer DuoTec 12 S PH s šroub hlavy

Hlavní výhody
  • Kombinace dvou různých materiálů pro maxiální výkon.
  • Posuvný krček vyplní vyvrtaný otvor a umožní významně vyšší smykové zatížení.
  • Přiložený vrut lze použít por většinu běžných aplikací.

Výhody / popis

Nylonová sklopná hmoždinka se snadnou montáží a vysokou únosností ve všech deskových materiálech
Výhody
  • Univerzální závitová vložka je vhodná pro vruty, šrouby a skoby s různým tvarem závitu.
  • Vyztužení skelnými vlákny a závitová destička (fischer DuoTec 12) propůjčují sklopné hmoždince velké tahové i smykové zatížení ve všech deskových i dutinových stavebních materiálech.
  • Měkká šedá část roznáší zatížení na celou styčnou plochu a účinně tak zabraňuje oslabení sádrokartonu a ztrátě únosnosti.
  • Otvor se vrtá vrtákem běžného průměru a krátké sklopné rameno umožňuje montáž i do úzkých dutin za sádrokartonem, i když jsou vyplněny tepelnou izolací.
  • Bílý posuvný krček stabilizuje hmoždinku při montáži ještě před zašroubováním vrutu a zvyšuje její smykovou únosnost.
  • Měřítko na montážním pásku usnadňuje volbu délky vrutu / šorubu (fischer DuoTec 12) - hodnota na pásce + 20 mm
Unikátní princip fungování a tvar jejího ramene propůjčují fischer DuoTec na sklopnou hmoždinku nebývale vysokou únosnost. Při potřebě více kotevních bodů lze počet hmoždinek díky vysoké únosnosti snížit. Stejně jako ostatní členové rodiny DuoLine i fischer DuoTec se skládá ze dvou částí odlišných materiálových vlastností. Červená část z tvrzeného nylonu roznáší zatížení rovnoměrně na styčné ploše, zatímco šedá měkčí část předchází poškození křehkého povrchu sádrokartonu, které vede k jeho oslabení a ztrátě únosnosti. fischer DuoTec se montuje snadno jako sklopná hmoždinka, ale v nouzi ji lze použít i jako rozpěrnou hmoždinku do plného materiálu.
Youtube VideoYoutube VideoYoutube Video

Použití a certifikáty

Aplikace
  • Závěsné skříňky v kuchyni
  • Poličky v obýváku
  • Regály
  • Skříně
  • Madla
  • Obrazy
  • Zrcadla
  • Osvětlení
  • Těžší závěsné květináče
Stavební materiály
Vhodné pro:
  • Sádrokarton
  • Sádrovláknité desky
  • Dřevité desky, např. OSB desky, dřevodříska, MDF apod.
  • Ocelové plechy
  • Plastové desky
  • Dutinové betonové panely
Funguje též v:
  • Plné materiály, např. beton či dřevo
* Bližší informace hledejte v certifikačních dokumentech nebo žádejte na našem technickém oddělení.

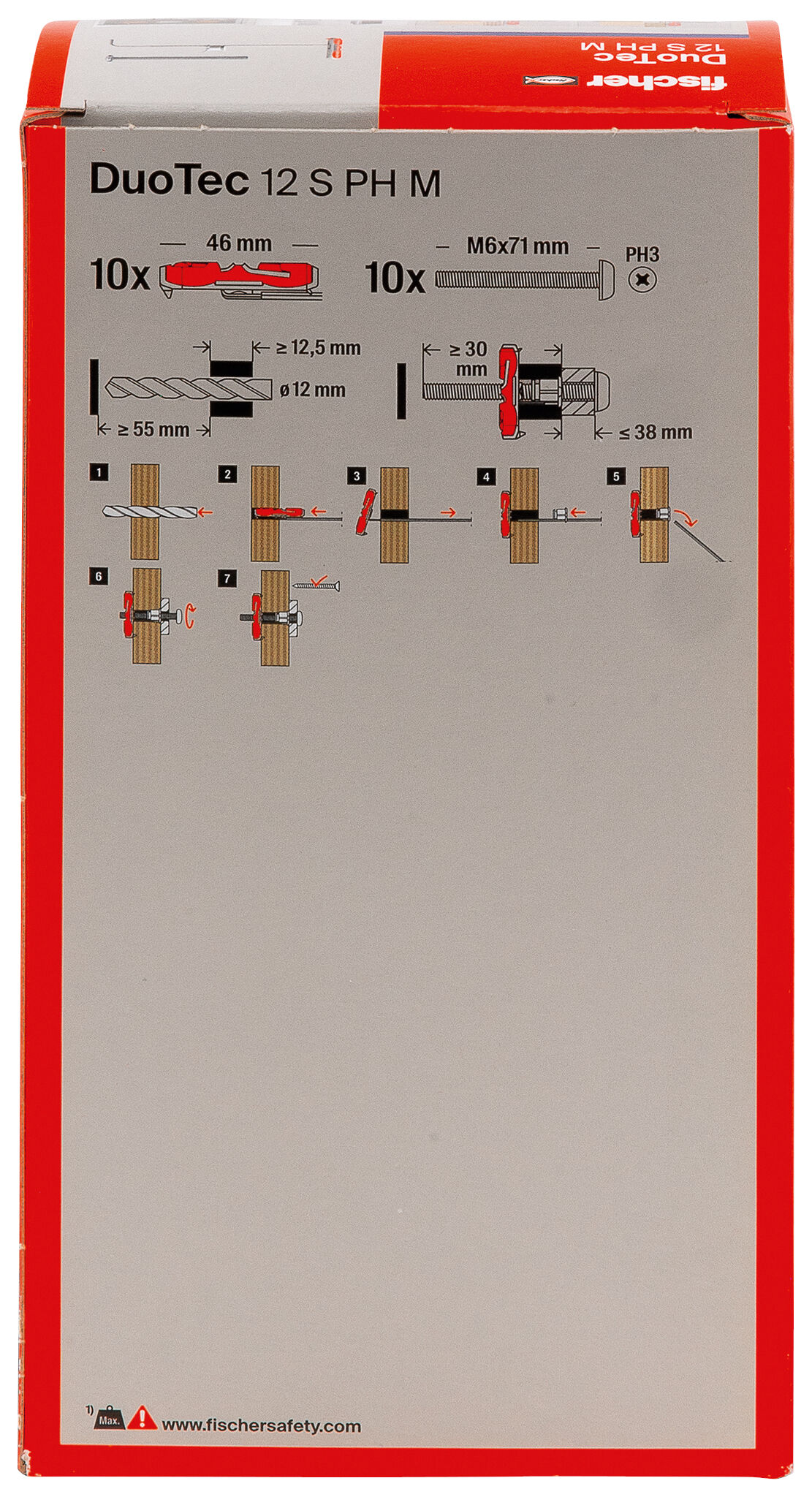

Návod k montáži

Princip funkce / montáž
  • Hmoždinka fischer DuoTec je vhodná pro předsazenou montáž.
  • Snadná montáž pomocí běžného vrtáku o průměru 10 nebo 12 mm.
  • Díky krátkému sklopnému rameni je hmoždinka vhodná do úzkých dutin, i když jsou vyplněné minerální vlnou.
  • fischer DuoTec funguje v plných materiálech jako běžná rozpěrná hmoždinka, ovšem pozor - pouze s vruty do dřeva!
  • Díky univerzální závitové vložce lze fischer DuoTec kombinovat s vruty do dřeva i se šrouby a skobami s metrickým závitem.
1 / 8
1 / 3
1 / 5

Technické údaje

Jmenovitý průměr vrtáku (
d0
)
12 mm
Min. tloušťka desky (
dp
)
9,5 mm
Maximální síla desky (
dp
)
55 mm
Min. hloubka dutiny (
a
)
50 mm
Průměr šroubu (
ds
)
M6 mm
Délka šroubu (
ls
)
70 mm
Délka hmoždinky (
l
)
60 mm
Obal Krabička
Balení 10 ks.
GTIN (EAN-Code) 4048962299847
