fischer Kluzné uložení FASM
  • Obrázek výrobku: "fischer Kluzné uložení FASM 1 M10/M12"

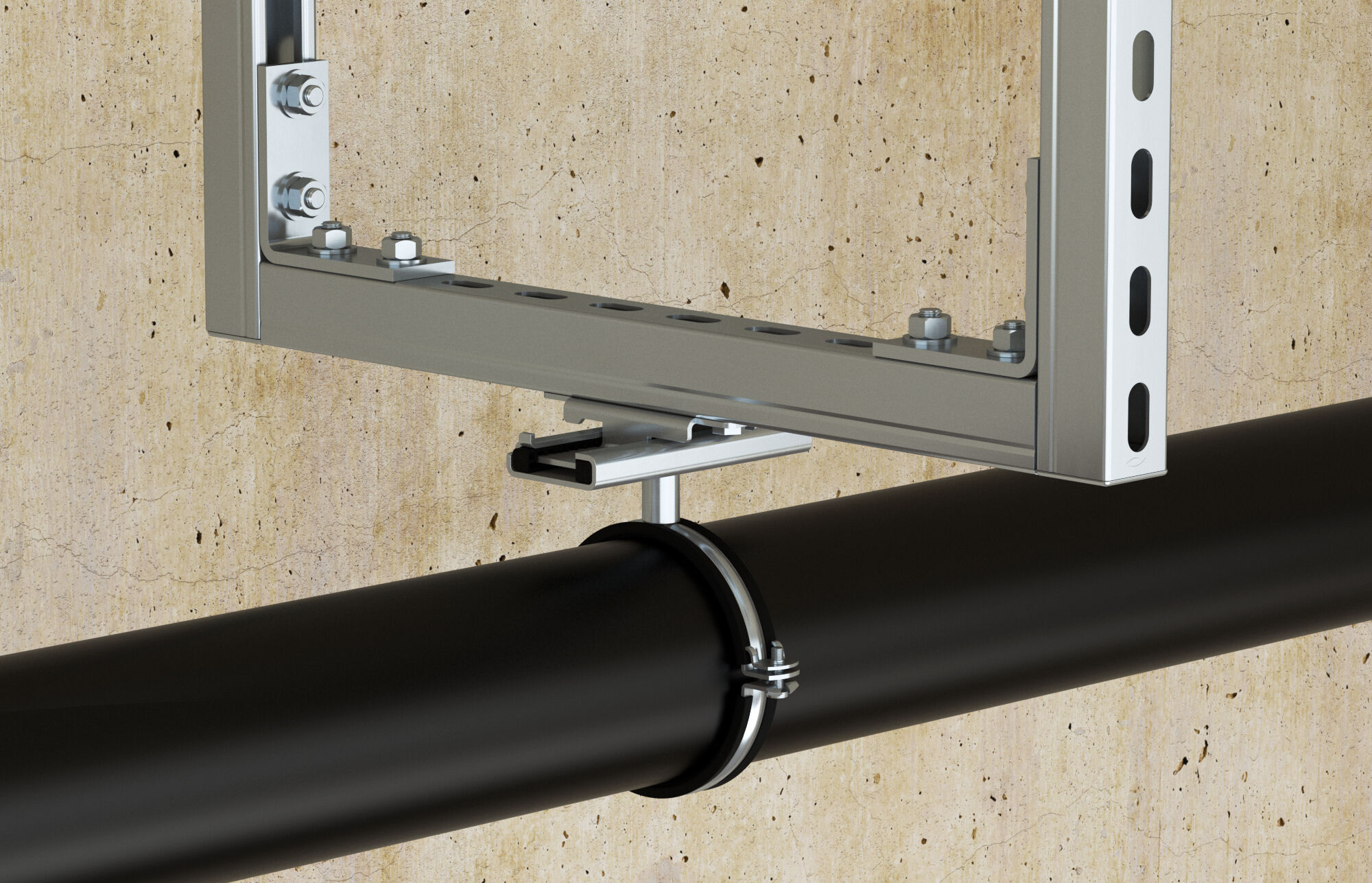

  • Příklad použití
  • Příklad použití
    • Příklad použití
    • Obrázek výrobku
    • Příklad použití
      Obj. č. 567951

      fischer Kluzné uložení FASM 1 M10/M12

      Varianty výrobku
      Stáhnout obrázky

      Výhody / popis

      Kluzné uložení pro středně těžká potrubí s vysokou variabilitou upevnění
      Výhody
      • Požární test report podle MLAR R30 až do R120 minut je zárukou nezávisle potvrzené bezpečnosti výrobku.
      • FASM lze použít k podepření i zavěšení potrubí nebo jako vodicí prvek pro svisle orientovaná potrubí.
      • Nízký koeficient tření.
      • Dlouhý posun a stabilní vodicí lišty zaručují vysokou funkčnost výrobku.
      • FASM lze upevnit na lišty FUS i FMS jedním nebo dvěma šrouby.
      • Kompenzace rozměrových změn ve dvou směrech lze dosáhnout upevněním FASM na kříživou kluznou spojku FCSM nebo na druhé kluzné uložení FASL 2 M10.
      FASM je určené ke kompenzaci rozměrových změn u potrubí do průměru DN 150. Maximální posun je 100 mm / 150 mm a garantovaná nosnost do 3,0 kN. Upevňovací matice má vnitřní kombinovaný závit M10/M12 a lze ho použít pro zavěšení i podepření potrubí. S povrchovou úpravou galvanickým pozinkováním je vhodné do vnitřních prostor. Přidanou hodnotou výrobku je jeho požární certifikát.
      Vlastnosti
      • Materiál: ocel
      • Povrchová úprava: galvanickým pozinkováním
      • Materiál kluzné vložky: polyamid vyztužený skelnými vlákny
      • Teplotní odolnost: od -30 °C do +130 °C

      Použití a certifikáty

      Aplikace
      • Rozvody teplé vody
      • Chladírenské rozvody
      • Parovody
      • Rozvody otopné soustavy
      • Rozvody médií s tepelnou roztažností

      Návod k montáži

      1 / 6
      • 1
      • 2
      • 3
      • 4
      • 5
      • 6
      1 / 3
      • 1
      • 2
      • 3
      1 / 2
      • 1
      • 2
      1 / 6
      • 1
      • 2
      • 3
      • 4
      • 5
      • 6

      Technické údaje

      Připojovací závit (
      A
      )      		M10 / M12
      Délka 160 mm
      Šířka (
      B
      )      		140 mm
      Výška (
      H
      )      		63 mm
      Tloušťka (
      S
      )      		3 mm
      Max. doporučené stálé zatížení (zavěšení) (
      Nempf
      )      		2,5 kN
      Max. doporučené stálé zatížení (podepření) (
      Nempf
      )      		2,5 kN
      Součinitel statického tření 0,13
      Součinitel dynamického tření 0,10
      Délka posunu 100 mm
      Balení 10 ks.
      GTIN (EAN-Code) 4048962482775
