Objímky dvoušroubkové
  • Obrázek kategorie: "Dvoušroubková objímka na plastová potrubí FKS2"

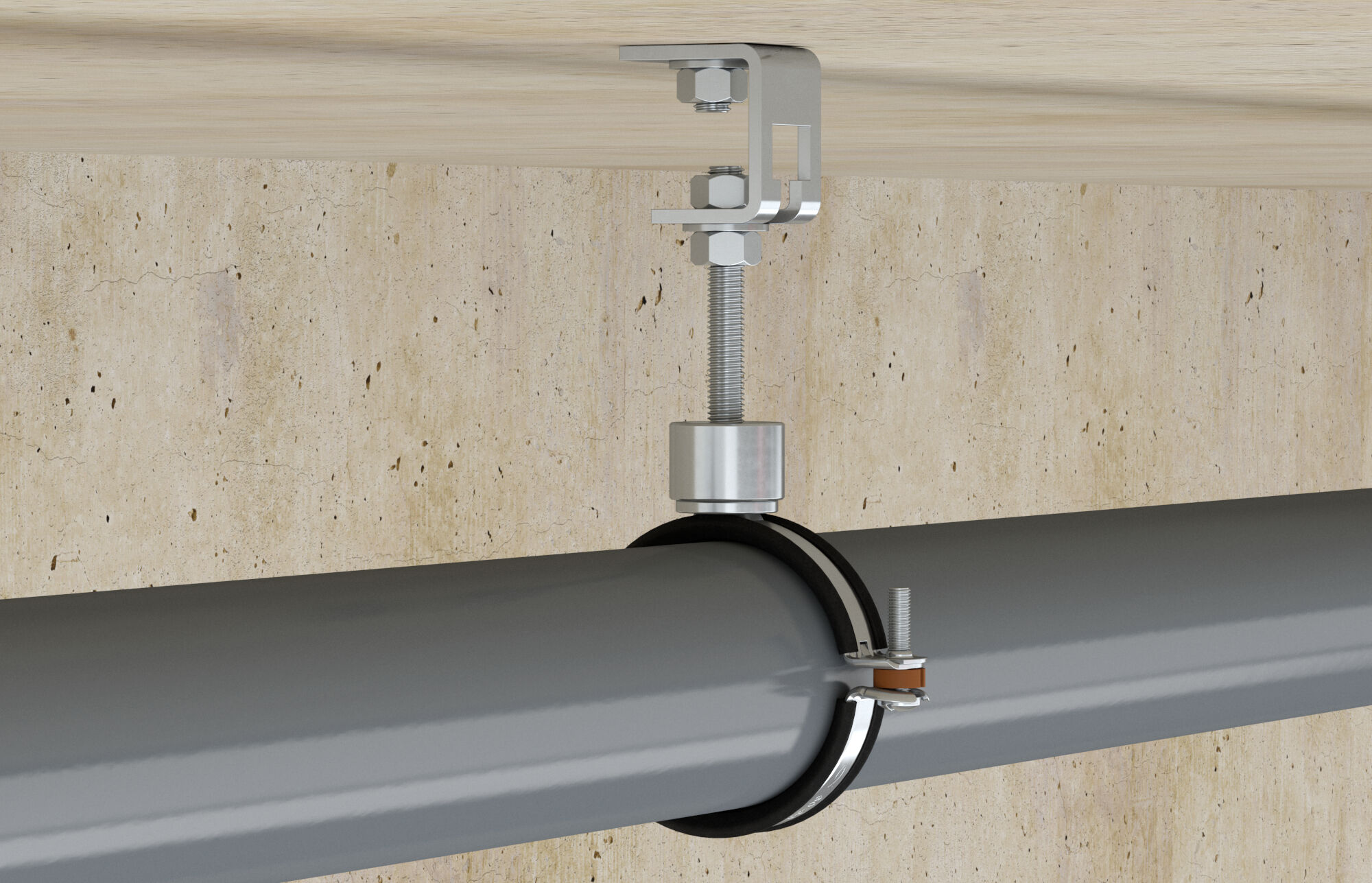

  • Příklad použití
  • Příklad použití
    • Příklad použití
    • Obrázek kategorie
    • Příklad použití
      Dvoušroubková kluzná objímka pro plastové a kompozitní trubky

      Dvoušroubková objímka na plastová potrubí FKS2

      Tělo kluzné objímky se dvěma uzavíracími šroubky FKS2 od fischera je vyrobené z galvanicky pozinkované oceli a je doplněné upevňovací maticí s kombinovaným závitem M8 / M10 / 1/2". Díky rychlouzaviracímu mechanismu šroubků a kombinované matici je práce s FKS2 svižná a bez zbytečných potíží. Distanční kroužky mezi dvěma půlobjímkami předcházejí poškození potrubí při utahování uzavíracích šroubků. Úprava pryžové vložky umožňuje pohyb plastového a kompozitního potrubí o vnějším průměru 50 - 160 mm. Tlumicí vložka neobsahuje sloučeniny chlóru ani silikon a splňuje požadavky DIN 4109.
      Varianty výrobku
      Stáhnout obrázky

      Varianty výrobku

      Filtr
      Filtr
      10 variant výrobku
      Připojovací závit
      Rozsah upevnění
      Šířka
      Výška
      Šířka x tloušťka pásoviny
      Výška
      Zobrazeno 10 z 10 variant

      Výhody / popis

      Výhody
      • Distanční kroužky zajišťují volný posun potrubí v objímce.
      • Rychlá a bezproblémová práce díky rychloupínacímu mechanizmu uzavíracích šroubků.
      • Tvarový zámek mezi páskem objímky a izolační vložkou zamezuje jejímu sesmeknutí z objímky při úpravě polohy potrubí.
      • Díky kombinovanému závitu upevňovací matice lze zvolit z několika možností ukotvení k nosné konstrukci.
      • Uzavírací šroubek je vybaven pojistkou proti vypadnutí při montáži.
      Vlastnosti
      • Materiál pásku: ocel DD11 (mat.č. 1.0332) podle DIN EN 10111
      • Povrchová úprava: galvanickým pozinkováním
      • Upevňovací matice: navařená, s kombinovaným závitem M8 / M10 / 1/2"
      • Uzavírací šroubek: plochá hlava s drážkou TX
      • Materiál izolační vložky: SBR/EPDM s kluznou povrchovou úpravou, bez obsahu chlóru a silikonu
      • Izolační vložka splňuje požadavky DIN 4109
      • Teplotní odolnost: od -40 °C do 100 °C
      • Tvrdost: 55 ± 5° podle Shorea A
      • Reakce na oheň: Třída B2 podle DIN 4102

      Použití a certifikáty

      Aplikace
      • Uložení či zavěšení plastových a kompozitních trubek do vnějšího průměru 160 mm.
      • Po sejmutí distančních kroužků z uzavíracích šroubků lze FKS2 použít jako běžnou objímku.
      • Určená k použití ve vnitřním suchém prostředí.

      Návod k montáži

      1 / 5
      • 1
      • 2
      • 3
      • 4
      • 5
      1 / 5
      • 1
      • 2
      • 3
      • 4
      • 5
