Natloukací kotva se snadnou montáží pro vícenásobné upevnění

Natloukací kotva FNA II M6

fischer natloukací kotva FNA II M6 je opatřena vnějším závitem a maticí s límcem. Vyrábí se v materiálových modifikacích z galvanicky zinkované, nerezové a vysoce korozivzdorné oceli. FNA II M6 je vhodná k upevnění vzduchotechnických prvků a montážních lišt. Evropské technické schválení a klasifikace požární odolnosti R 120 jsou zárukou vysoké bezpečnosti. FNA II M6 se osazuje do vyvrtaného otvoru několika údery kladivem zpravidla průvlečnou montáží, která šetří čas, a nevyžaduje se aktivace utahovacím momentem, protože kotva se aktivuje samočinně pod zatížením. Kužel je vtažen do rozpěrného klipu, který se následně zapře o stěny vyvrtaného otvoru.
ProduktvariantenStáhnout obrázky

Produktvarianten

Filter
Filter
Zulassungen / Prüfberichte
7 Produktvarianten
Délka kotvy
Jmenovitý průměr vrtáku
Minimální hloubka vrtaného otvoru při průvlečné montáži
Maximální tloušťka upevňovaného předmětu
Závit
Rozměr klíče
Legende = Zulassung vorhanden = Zulassung nicht vorhanden
Gesehen 7 von 7 Variante(n)

Die Vorteile / Produktbeschreibung

Výhody
  • Snadná demontáž protipožárních desek bez rizika jejich poškození či zničení.
  • Sejmuté protipožární desky lze opět použít.
  • Garance bezpečného upevnění i při výskytu vibrací, silného proudění vzduchu a střídavého zatížení tahem / tlakem.
  • Malá kotevní hloubka (30 mm).
  • Snadná montáž bez předepsaného utahovacího momentu.
  • Schválený upevňovací systém, který svou kvalitu a bezpečnost prokázal při miliónech aplikací.

Anwendung und Zulassung

Aplikace

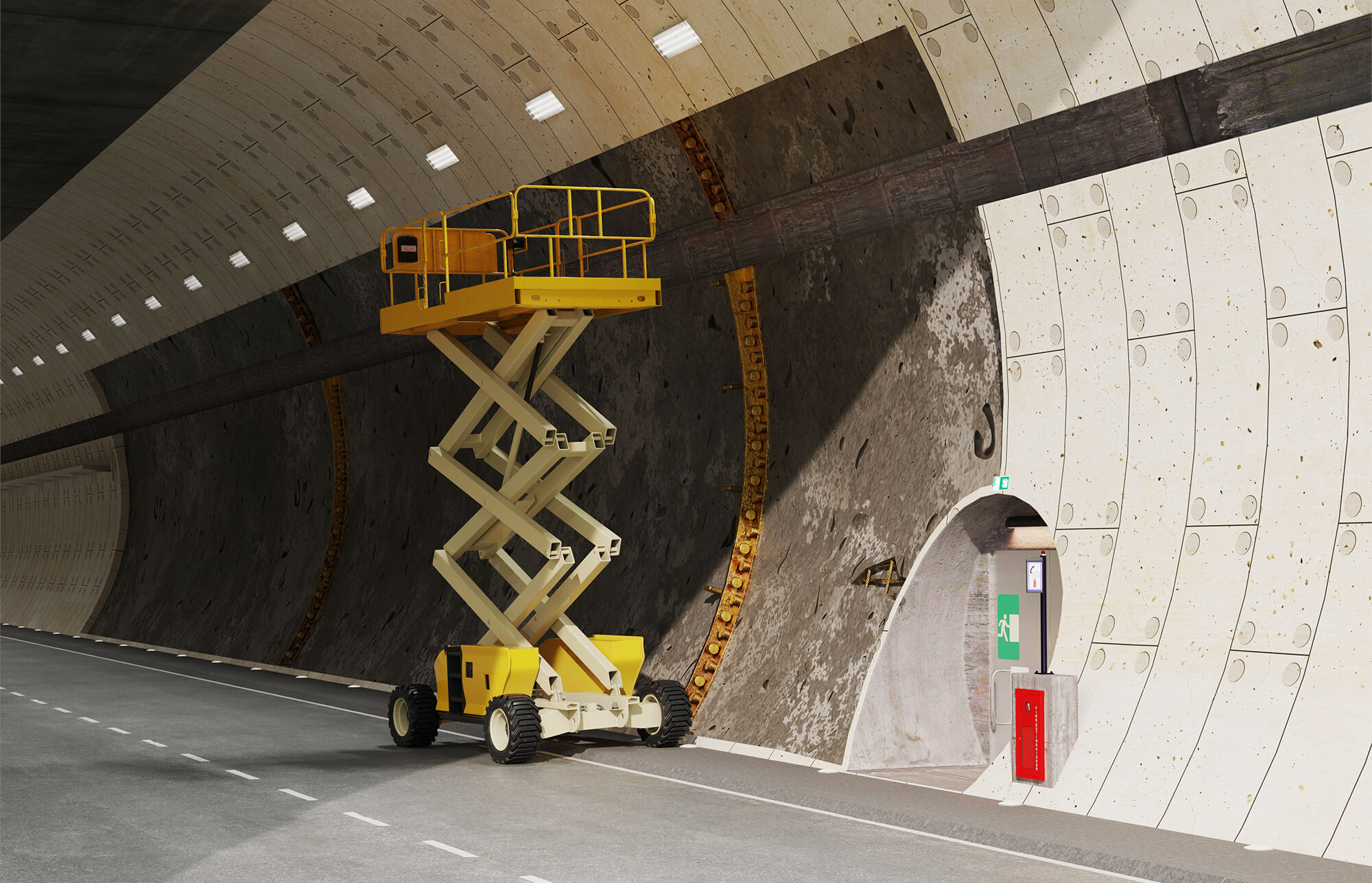

  • Protipožární desky
  • Protipožární obklady
  • Vzduchotechnická potrubí
  • Drátěné závěsy
  • Montážní lišty
  • Kovové objímky
  • Nosné konstrukce ze dřeva a kovu
Stavební materiály
  • Beton C12/15 až C50/60, tažená i tlačená zóna
  • Pro vícenásobné upevnění nenosných systémů
Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.
Zulassungen
  • ETA-06/0175
  • DoP No. 0235
  • 2006-Efectis-R0560
  • 2006-CVB-R0559
  • 2006-Efectis-R0561
  • GS 6.1/21-076-1

Montageanleitung

Princip funkce / montáž
  • Podložka podstatně zvyšuje odolnost proti protažení panelem a zároveň ho chrání před poškozením při výměně.
  • Odstranění upevněné desky se provede prostým odštípnutím hlavy kotvy speciálními štípacími kleštěmi.
  • Při sériové montáži je vhodné použít montážní přípravek na stlačený vzduch (obj. č. 93731), který významně zkracuje montáž a šetří čas.
1 / 4
1 / 4

Dokumente zum Download

  • ETA a PoV
  • Schválení a certifikáty
  • Technické dokumenty ke stažení
European Technical Assessment for fischer Nail anchor FNA II - Load controlled expansion anchor for multiple use for non-structural applications in concrete
Erstellt am 02. 03. 2021
Declaration of Performance for fischer Nail anchor FNA II (Mechanical fastener for use in concrete)
Erstellt am 16. 03. 2021
