Svorníková kotva FBN II
  • Obrázek výrobku: "fischer svorníková kotva FBN II 12/50 žárově zinkovaná"

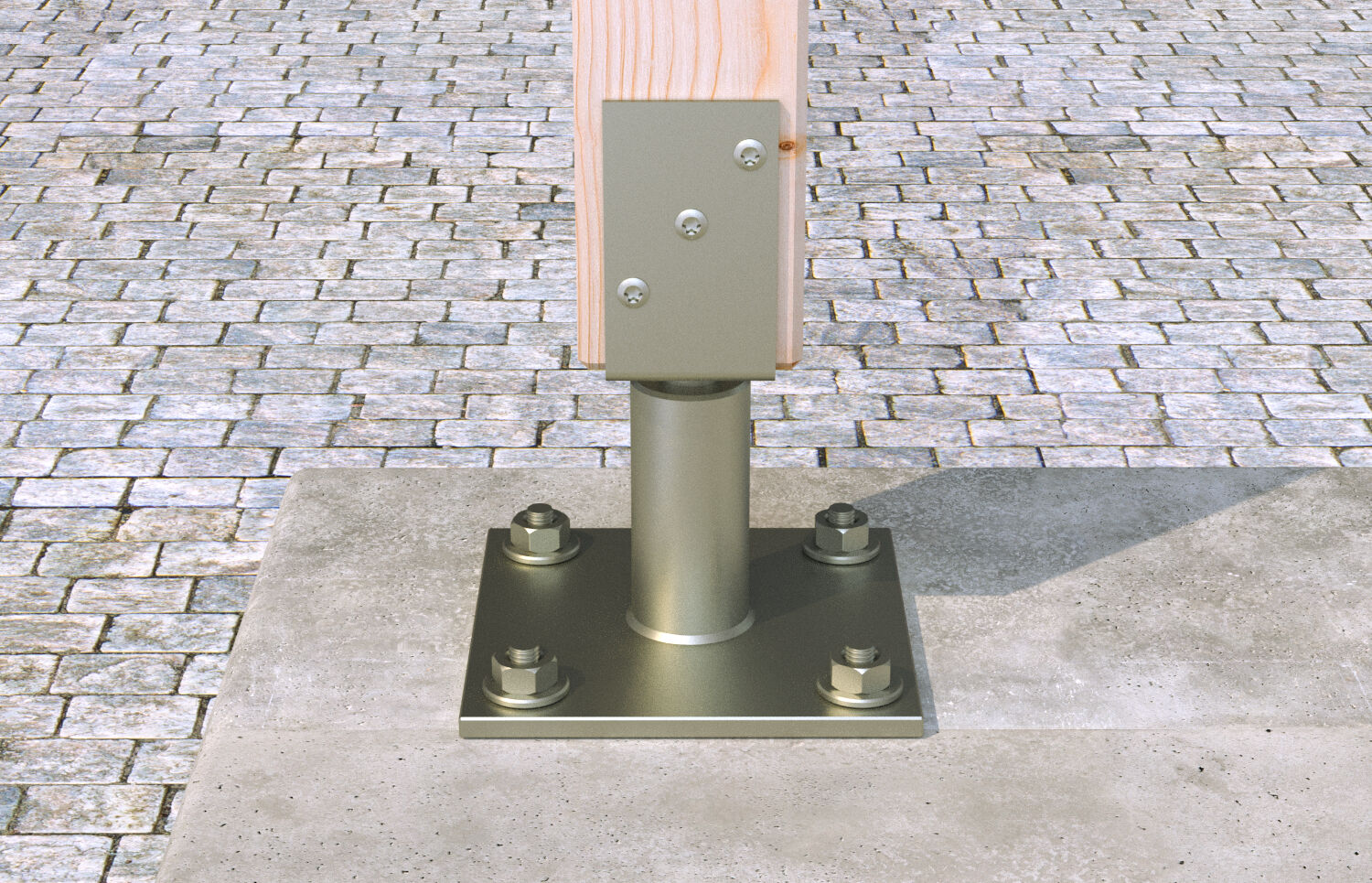

  • Příklad použití
  • Příklad použití
  • Příklad použití
    • Příklad použití
    • Obrázek výrobku
    • Příklad použití
    • Příklad použití
      Obj. č. 507592

      fischer svorníková kotva FBN II 12/50 žárově zinkovaná

      Varianty výrobku
      CAD výkres
      Stáhnout obrázky
      Hlavní výhody
      • FBN II dosahuje nejvyšších únosností při běžných kotevních hloubkách. Tím umožňuje snížit počet kotevních bodů a zmenšit rozměry kotevní desky.
      • Snížením kotevní hloubky se zkracuje doba vrtání, šetří se čas a zjednodušuje montáž.
      • Dlouhý závit kotvy vyvažuje rozměrové tolerance upevňovaného předmětu. Navíc je FBN II vhodná pro distanční montáže. Tím se zvyšuje všestrannost.
      • Jednoduchá montáž několika údery a minimálnímu posunu při utahování.
      • Nerezová ocel znamená stálou bezpečnost i při aplikaci ve vnějším prostředí.

      Výhody / popis

      Ekonomická montáž pro flexibilní aplikaci do tlačené zóny betonu
      Výhody
      • Při standardní kotevní hloubce má kotva maximální únosnost, a tak je možné snížit počet kotevních bodů a zmenšit kotevní desky.
      • Snížená kotevní hloubka znamená úsporu času a nákladů při vrtání a vyšší flexibilitu kotvy při použití pro různé aplikace.
      • Dlouhý závit vyrovnává výrobní nepřesnosti ocelových konstrukcí a umožňuje použít kotvu pro distanční montáž.
      • Osazení několika údery kladivem a minimální prokluz kotvy při utahování vede k opravu rychlé a snadné montáži.
      • Úderový čep na konci kotvy chrání závit před poškozením při osazování a umožňuje tím rychlou montáž a případnou demontáž.
      fischer svorníková kotva FBN II je ocelový upevňovací prvek pro hospodárné kotvení do tlačené zóny betonu. Výrobek vděčí za svou výjimečnou všestrannost dlouhému závitu a proměnlivé kotevní hloubce. Montáž lze provést předsazeným i průvlečným způsobem, a tak ji lze použít i pro distanční upevnění. Materiálová varianta z nerezové oceli je vhodná k upevnění fasádních konstrukcí, konzolí a žebříků ve vnějším prostředí.

      Použití a certifikáty

      Aplikace
      • Ocelové konstrukce
      • Zábradlí
      • Konzoly
      • Žebříky
      • Kabelové trasy
      • Stroje
      • Schodišťové stupně
      • Vrata
      • Fasády
      Stavební materiály
      Schváleno pro:
      • Beton C20/25 až C50/60, tlačená zóna
      Vhodná také pro:
      • Beton C12/15
      • Přírodní kámen s celistvou strukturou
      * Bližší informace hledejte v certifikačních dokumentech nebo žádejte na našem technickém oddělení.
      Certifikáty
      • ETA-07/0211
      • ETA-18/0101
      • DoP No. 0098
      • DoP No. 0268

      Návod k montáži

      Princip funkce / montáž
      • Kotva FBN II je vhodná pro průvlečnou nebo předsazenou montáž; podmíněně také pro distanční montáž.
      • Před montáží nastavte šestihrannou matici do optimální polohy (zarážecí čep vyčnívá asi 3 mm z šestihranné matice).
      • Při působení utahovacího momentu dojde ke vtažení kuželového čepu do rozpěrného pouzdra a tím se čep ukotví do stěny otvoru.
      • Vzhled hlavy umožňuje jednoduchou kontrolu ukotvení.
      • Při sériové montáži doporučujeme použití osazovacího nástroje na svorníkové kotvy FABS.
      1 / 5
      • 1
      • 2
      • 3
      • 4
      • 5

      Technické údaje

      Osvědčení ETA
      Jmenovitý průměr vrtáku (
      d0
      )      		12 mm
      Minimální hloubka vrtaného otvoru při průvlečné montáži (
      h2
      )      		135 mm
      Délka kotvy 144 mm
      Max. užitná délka hef,stand/hef,red (
      tfix
      )      		50 / 65 mm
      Závit (
      Ø x Délka
      )      		M12 x 99 mm
      Rozměr klíče 19 mm
      Obal Krabička
      Balení 20 ks.
      GTIN (EAN-Code) 4048962087734

      Dokumenty ke stažení

      • ETA a PoV
      • Technické dokumenty ke stažení
      • Obchodní dokumenty
      ETA - Evropské technické posouzení
      pdf, ETA-07/0211
      European Technical Assessment for fischer Bolt Anchor FBN II, FBN II R - Mechanical fastener for use in concrete
      Vytvořeno na 13. 07. 2020
      ETA - Evropské technické posouzení
      pdf, ETA-18/0101
      European Technical Assessment for fischer Bolt Anchor FBN II HDG Torque controlled expansion anchor - Mechanical fasteners of sizes M8, M10, M12, M16 and M20 for use in uncracked concrete
      Vytvořeno na 16. 07. 2018
      POV - Prohlášení o vlastnostech
      pdf, DoP No. 0268
      Declaration of Performance for fischer Bolt Anchor FBN II, FBN II R (Mechanical anchor for use in concrete)
      Vytvořeno na 20. 01. 2021
      POV - Prohlášení o vlastnostech
      pdf, DoP No. 0098
      Declaration of Performance for fischer Bolt Anchor FBN II HDG (Metal anchors for use in concrete with variable working life (heavy-duty type))
      Vytvořeno na 23. 07. 2018
