fischer DualFix

Ekologicky a ekonomicky výhodné zdvojení zateplení

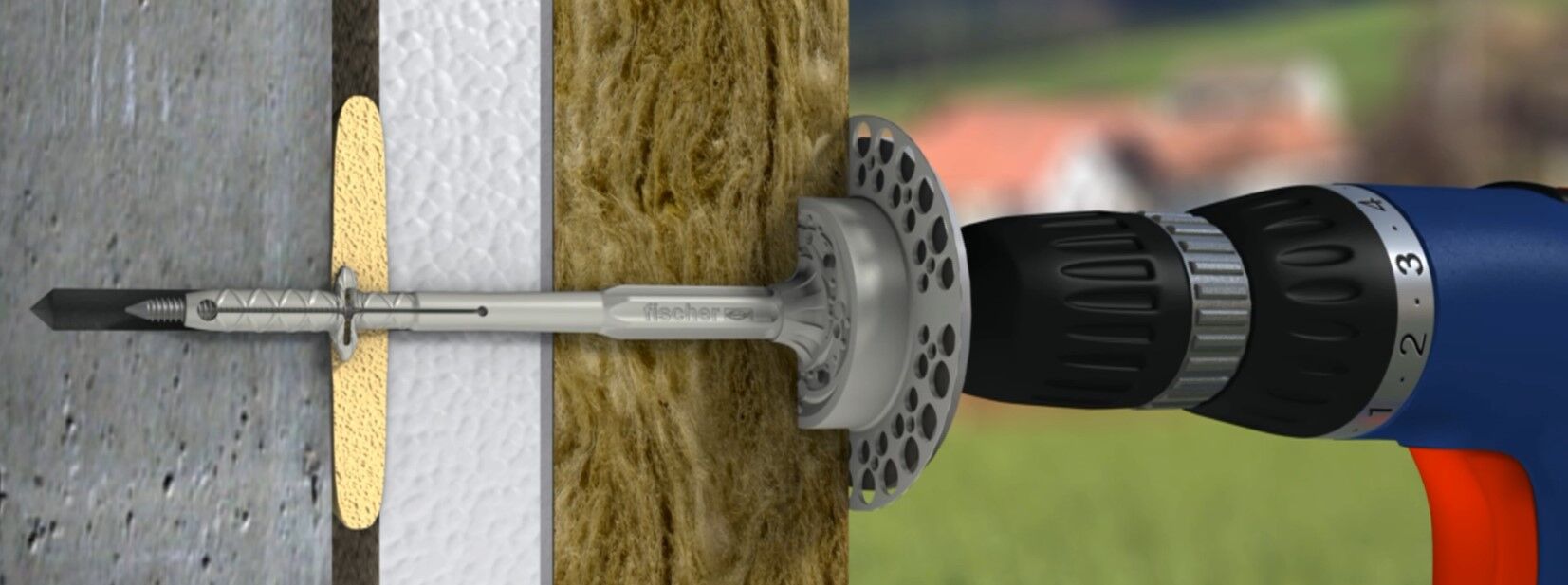

fischer-DualFix
Systémy

fischer DualFix

Certifikovaný a patentovaný systém upevňování zdvojených zateplených fasád.

Výhody na první pohled

Hospodárný
Strhnout starou vrstvu zateplení, o jejíž mechanické stabilitě panují pochybnosti, je správné a logické. S fischer DualFix to ale není bezpodmínečně nutné. Lze tak uspořit přímé náklady.
Ekologický
Starou vrstvu zateplení není nutné likvidovat jako stavební odpad. Po statickém zajištění bude sloužit dál jako součást nové vrstvy zateplení.
Bezpečný
Systém fischer DualFix je patentovaný a odzkoušený v laboratořích TZÚS. Použití na stávající zateplení do tloušťky 100 mm je garantováno certifikátem.
Rychlý
Pokud stávající zateplení splňuje základní požadavky, nemusí se strhávat, jen se staticky zajistí, což je podstatně rychlejší.
Stáhnout Technický list DualFix

Součásti systému

Rámová hmoždinka SXRL 10 T s izolačním talířkem DT 60/12

Rámová hmoždinka SXRL 10 T se zapuštěnou hlavou se v kombinaci s talířkem DT 60/12 používá k zajištění stability stávajícího zateplení. Důležitá je volba správné délky hmoždinky. Množství hmoždinek na plochu je předmětem našeho návrhu dle provedeného výpočtu.



SXRL - T v on-line katalogu



DT 60/12 v on-line katalogu

fischer_SanRec_750

Expanzní lepicí hmota fischer SanRec 750 ml

Expanzní lepicí hmota fischer SanRec je nedílnou součástí systému DualFix. Vyplní všechny vzduchové mezery v místě kotevních bodů starého i nového zateplení.



Přejít do on-line katalogu

fischer-termoz-cs-ii_cs-ii-dtv

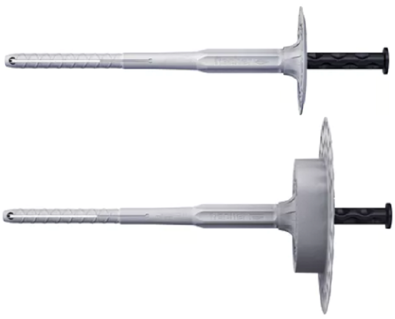

Talířová hmoždinka TermoZ CS II 8 / TermoZ CS II 8 DT 110 V

Nový izolant se upevňuje běžným způsobem šroubovacími talířovými hmoždinkami TermoZ CS II 8 (upevnění EPS) nebo TermoZ CS II 8 DT 110 V (upevnění MW).



Přejít do on-line katalogu

Jak se to dělá - Videozáznam reálné montáže

  1. Povrch stávající fasády se očistí od prachu a nečistot, resp. biologického materiálu
  2. Podle stanoveného kotevního plánu se vyvrtají otvory pr. 10 mm. Hloubka vrtání se stanoví podle délky hmoždinky.
  3. Do vyvrtaného otvoru se injektuje expanzní hmota fischer SanRec
  4. Ihned po injektáži se do otvoru vloží rámová hmoždinka SXRL s navlečeným izolačním talířkem DT 60/12. Hmoždinka se zavede do otvoru tak hluboko, aby konec hmoždinky zároveň s talířkem dosedl na povrch stávající očištěné fasády. Hmoždinka se aktivuje utažením bezpečnostního šroubu (vnitřní hvězdicová drážka TX 40).
  5. Nejdříve po 24 hodinách se nalepí nová vrstva zateplení.
  6. Vyvrtají se otvory pro talířové hmoždinky podle kotevního plánu zhotoveného běžným způsobem.
  7. Do vyvrtaných otvorů se injektuje expanzní hmota fischer SanRec.
  8. Ihned po injektáži se vloží předepsaná talířová hmoždinka a namontuje se běžným způsobem.
  9. Další práce na zateplení již probíhají běžným způsobem.

Stáhnout fotonávod

Když chci využít systém DualFix

Použít DualFix správným způsobem dokáže jen správně proškolená a zkušená montážní firma. Proto je vám k dispozici tým techniků, kteří vám poradí a dohlédnou na to, aby se dodržel předepsaný postup:

  1. Zhodnotit, zda lze systém fischer DualFix aplikovat.
  2. Šetření na místě stavby, zejména posouzení mechanické stability stávajícího zateplení a vystavení diagnostického listu.
  3. Návrh technického řešení, statický výpočet a soupiska potřebného materiálu.
  4. Zaškolení montážní firmy.

Obchodně-techničtí poradci pro talířové hmoždinky a zateplovací systémy

Patrik Przybyla
Kotevní a upevňovací technik ETICS, kontrolní a tahové měření na území krajů Praha, Královehradecký, Liberecký, Karlovarský, Plzeňský a Středočeský
Filip Fránek
Specialista na talířové hmoždinky pro zateplovací systémy s působností v krajích Jihomoravský, Vysočina, Pardubický a Jihočeský
Pavel Werner
Kotevní a upevňovací technik ETICS, kontrolní a tahové měření na území krajů Moravskoslezský, Olomoucký a Zlínský.

Srovnání nákladů na získání tepelně izolační vrstvy o celkové tloušťce 180 mm z EPS 70 na objektu s max. výškou 12 m na ploše fasády 1000 m2

Bez fischer DualFix

Orientačně kalkulované náklady1) na odstranění stávajícího ETICS tl. 60 mm + materiál pro novou vrstvu ETICS tl. 180 mm (bez povrchové úpravy)

Odstranění stávajícího ETICS – 500.000,- Kč

Odvoz a likvidace odpadu ve spalovně – 310.000,- Kč

Příprava podkladu – 150.000,- Kč

Materiál pro nové ETICS – 366.000,- Kč



CELKEM – 1.326.000,- Kč

S fischer DualFix

Orientačně kalkulované náklady1) na zdvojení ETICS se systémem fischer DualFix + materiál pro novou vrstvu ETICS tl. 120 mm (bez povrchové úpravy)

Zabezpečení stávajícího ETICS – materiál – 38.000,- Kč

Zabezpečení stávajícího ETICS – práce – 50.000,- Kč

Příprava podkladu  - 150.000,- Kč

Materiál pro nové ETICS – 326.000,- Kč

Náklady na aplikaci SanRec – 20.000,- Kč

CELKEM – 584.000

1) Náklady jsou kalkulované podle běžných standardů a nezahrnují všechny náklady spojené s realizací projektu podobného typu. Náklady zde uvedené nelze považovat za obchodní nabídku ani za návrh k uzavření smlouvy elektronickou formou komunikace.

Srovnání nákladů na získání tepelně izolační vrstvy o celkové tloušťce 180 mm z MW TR 10 na objektu s max. výškou 22,5 m na ploše fasády 1000 m2

Bez fischer DualFix

Orientačně kalkulované náklady1) na odstranění stávajícího ETICS tl. 60 mm + materiál pro novou vrstvu ETICS  tl. 180 mm (bez povrchové úpravy)

Odstranění stávajícího ETICS – 500.000,- Kč

Odvoz a likvidace odpadu ve spalovně – 310.000,- Kč

Příprava podkladu – 150.000,- Kč

Materiál pro nové ETICS – 602.000,- Kč



CELKEM – 1.566.000,- Kč

S fischer DualFix

Orientačně kalkulované náklady1) na zdvojení ETICS se systémem fischer DualFix + materiál pro novou vrstvu ETICS tl. 120 mm (bez povrchové úpravy)

Úprava stávajícího ETICS vč. odvozu a likvidace odpadu – 149.700,- Kč

Zabezpečení stávajícího ETICS (materiál + práce) – 236.000,- Kč

Příprava podkladu  - 150.000,- Kč

Materiál pro nové ETICS – 489.000,- Kč

Náklady na aplikaci SanRec – 20.000,- Kč

CELKEM – 894.700

1) Náklady jsou kalkulované podle běžných standardů a nezahrnují všechny náklady spojené s realizací projektu podobného typu. Náklady zde uvedené nelze považovat za obchodní nabídku ani za návrh k uzavření smlouvy elektronickou formou komunikace.
