Systém kotvení odvětraných fasád
Nenápadný, spolehlivý, sofistikovaný
Systém kotvení odvětraných fasád

Systém upevnění odvětrávaných fasád

Desetiletí výzkumu a vývoje v oblasti kotvení stojí za jedinečným způsobem upevnění odvětrávaných fasád. Upevnění nerezovými subtilními kotvičkami do předvrtaných otvorů se zadním řezem z rubu obkladové desky je výhodný nejen z estetického hlediska, ale menší rozteč mezi kotevními body snižuje extrémy ohybového momentu, díky čemuž lze použít v projektu desky buď tenčí nebo většího formátu.

To the fischer rainscreen facade advisor

Komplexní řešení od jednoho dodavatele

V roce 2018 se součástí rodiny fischer stala společnost BWM, jejíž výrobní porfolio zahrnuje hliníkové upevňovací lišty potřebné k zavěšení obkladových panelů. Když do rovnice zahrneme široké spektrum výrobků kotevní techniky, vyjde nám, že lze všechny komponenty mezi pohledovým materiálem a nosnou zdí po všech stránkách řešit s jedním partnerem:

  • kotvy
  • nosný rošt
  • upevnění obkladu

Stáhnout katalog

Konfigurátor odvětrané fasády

Nástroj určený architektům i realizačním firmám

Během několika kliknutí získáte prvotní představu o systému a uceleném řešení zavěšení vaší odvětrávané fasády. Prvky, které nástroj do doporučení zahrnuje, v sobě odrážejí typ obkladového materiálu, preferovaný způsob kotvení, charakter materiálu nosné zdi a tloušťku tepelné izolace.

Výsledek je prezentován výstupním souborem, jehož součástí jsou i CAD bloky, BIM data a technické vlastnosti. Pomocí konfigurátoru můžete zdarma a rychle získat povšechnou, ale komplexní představu o nejvhodnějším řešení kotvení vaší fasády.

Vyzkoušet konfigurátor



Naše komplexní řešení

Tvůrčí svoboda, bezpečnost a funkčnost

Se systémem upevnění odvětrávaných fasád od fischera ukotvíte jakýkoliv obkladový materiál na jakoukoliv konstrukci. V nabídce kotev FZP vyberete ideální k upevnění desek z těchto materiálů:

  • přírodní kámen od tloušťky 20 mm
  • keramický obklad od tloušťky 10 mm
  • HPL (vysokotlaký laminát) a cementovláknité desky od tloušťky 8 mm
  • stavební tvrzené sklo

Kotvy

Ze sortimentu upevňovacích systémů vybereme ideální pro přenos zatížení do nosné konstrukce. Mechanické plastové a rozpěrné kotvy i chemické kotvy sami doporučíme a navrhneme pomocí softwaru C-FIX. Individuální přístup garantuje spolehlivost partnerství od návrhu přes dodávku až po zaškolení a dozor montáže.

Nosný rošt

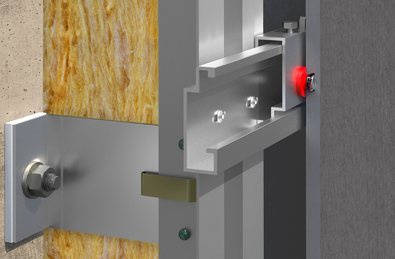

Nosný hliníkový rastr se zpravidla skládá z vertikálních profilů kotvených přes úhelníky na nosnou zeď a vodorovných profilů, do kterých se zaklesnou spony upevněné na obkladových deskách, jak je zřejmé z obrázku. Nelepený obklad, který lze demontovat, zajišťuje jednak vyšší stabilitu a bezpečnost v poddolovaných a seizmicky aktivních oblastech a jednak umožňuje výměnu poškozených obkladových panelů.

Kotvy pro obkladové panely

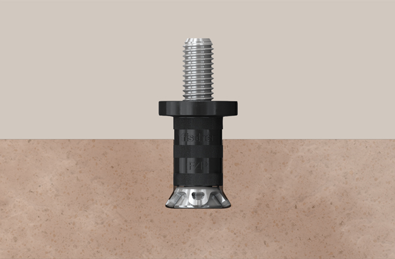

fischer kotva do panelu Zykon FZP II je cestou k neviditelnému upevnění obkladových desek. Speciálním strojním vybavením a vrtacími nástroji se vytvoří v obkladovém materiálu otvory se zadním řezem (u dna se rozšiřují). Aplikací kotvy se zadní, širší část otvoru vyplní, čímž se dosáhne nejúnosnějšího beznapěťového upevnění. Hladká lícová stěna je vizuálně atraktivní a podstatně usnadňuje čištění obkladu.

Náš systém kotvení odvětraných fasád našel své uplatnění mimo jiné při těchto projektech

Pyšná budova v centru Tirany

Přes 85 000 kotev fischer Zykon FZP se spotřebovalo při realizaci výjimečného projektu "Downtow One" v hlavním městě Albánie. Výšková budova s komerčními a rezidenčními prostory při výjimečné a ikonické členitosti svého povrchu těží ze spolehlivého a skrytého způsobu ukotvení.

Žulový obklad interiéru v kalkatské podzemce

Rozšíření dosahu podzemní dráhy jednoho z nejvýznamnějších indických velkoměst nabídlo uplatnění našim výrobkům při úpravě vzhledu nových stanic. Své místo si našly svorníkové kotvy FBN II při upevňování nosných sloupků. Zavěšené obkladové desky mají na své rubové straně kotvy do přírodního kamene FZP II. Celkový počet kusů přesáhl 30.000.

La Grand Arche, Francie

Vícepatrová administrativní budova La Grand Arche je dominantou moderní pařížské čtvrti La Défense. Naše výrobky se dostaly do hledáčku při plánované renovaci, která zahrnovala též výměnu poškozených obkladových desek z mramoru za pevnější žulové.

Univerzita Sabah Al-Salem, Kuvajt

Pro tisíce kotviček FZP II M8i s vnitřním závitem je novým domovem sportovní zařízení, které je součástí kampusu univerzity Sabah Al-Salem v Kuvajtu. Skryté kotvení dovoluje moderní budově chlubit se jedinečným vzhledem a členitou fasádou.
