Šroub do betonu UltraCut FBS II CP US
  • Obrázek výrobku: "FBS II CP 8x100 50/35 US TX"

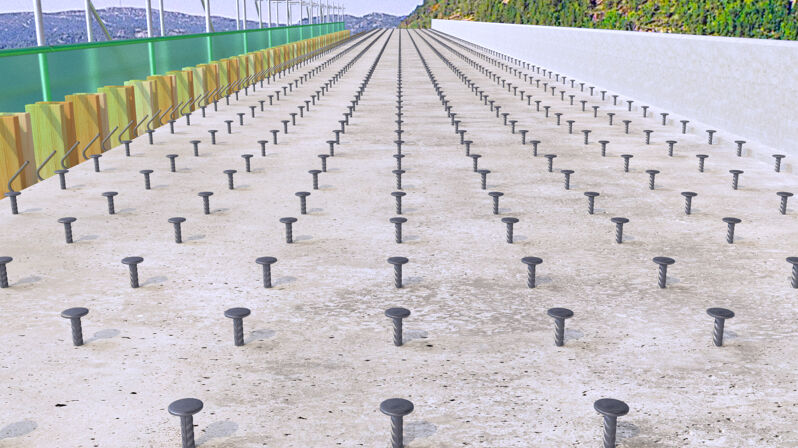

  • Příklad použití
  • Příklad použití
    • Příklad použití
    • Obrázek výrobku
    • Příklad použití
      Art.-Nr. 557785

      FBS II CP 8x100 50/35 US TX

      Varianti del prodotto
      Stáhnout obrázky
      Hlavní výhody
      • Speciální povrchová úprava se těší výrazně lepší odolnosti proti korozivním vlivům ve srovnání s galvanickým pozinkováním.
      • Unikátní samořezný závit rychle proniká do betonu.
      • Výrobek lze použít do tlačené i tažené zóny betonu a v seismicky aktivních oblastech.

      Vantaggi / descrizione del prodotto

      Vysoce výkonný šroub do betonu se snadnou montáží a speciální protikorozní úpravou
      Výhody
      • Speciální povrchová úprava se těší výrazně lepší odolnosti proti korozivním vlivům ve srovnání s galvanickým pozinkováním (test ostřikem slanou vodou 2000 hod.)
      • Unikátní samořezný závit rychle proniká do betonu.
      • Výrobek lze použít do tlačené i tažené zóny betonu a v seismicky aktivních oblastech.
      • V souladu se schválením lze vynechat čištění vyvrtaného otvoru, pokud je vyvrtaný dutým vrtákem s odsáváním nebo ve ve stropu nebo v podlaze, pokud je otvoru hlubší o 3 x průměr šroubu.
      • V souladu s certifikátem lze šroub až dvakrát povolit, kotvený předmět vyrovnat a šroub opět utáhnout.
      • Výjimečná všestrannost výrobku díky třem různým kotevním hloubkám a třem různým užitným délkám.
      Šroub do betonu fischer UltraCut FBS II CP US je opatřený zvláštní povrchovou úpravou a představuje výkonný upevňovací prvek, který vyniká rychlou montáží a lepší odolností proti korozivním vlivům. Šroub má šestihrannou hlavu s integrovanou podložkou a FBS II CP 8 má navíc v hlavě drážku TX. Evropský certifikát ETA umožňuje jeho použití do tlačené i tažené zóny betonu, v seismicky aktivních oblastech a v případech s požadavkem na požární odolnost R120. Speciální tvar samořezného závitu rychle proniká do materiálu. Možnost vynechat čištění svislých otvorů montáž ještě uspíší. Kotvení bez napětí dovoluje umístit šrouby blíž k sobě a okraji kotevního podkladu.

      Applicazioni e Certificazioni

      Aplikace
      • Zábradlí
      • Kozoly a kotevní desky
      • Kovové montážní lišty
      • Ocelové konstrukce
      • Nosné fasádní konstrukce
      • Ochranné protinárazové prvky
      Stavební materiály
      Certifikovaný do:
      • Tlačené i tažené zóny betonu pevnosti C20/25 až C50/60
      Vhodný také do:
      • Betonu C12/15
      • Plných stavebních materiálů
      • Plného zdiva s hutnou strukturou
      Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella documentazione tecnica.
      Certificazioni
      • ETA-15/0352
      • ETA-20/0134
      • DoP No. 0185
      • DoP No. 0227
      • DoP No. 0311
      • 20200238-2

      Istruzioni di montaggio

      Princip funkce / montáž
      • UltraCut FBS II je vhodný pro průvlečnou montáž
      • Při vrtání dutým vrtákem s odsáváním lze vynechat čištění vyvrtaného otvoru. Totéž platí pro svislé otvory, v podlaze pouze pokud je otvor hlubší o 3 x průměr šroubu.
      • K montáži doporučujeme použít rázový utahovák s průmyslovou hlavicí (fischer FSS 18 V)
      • Správná montáž u konce, pokud hlava šroubu dosedá k povrchu kotveného předmětu.
      Visualizza le istruzioni di assemblaggio come PDF
      1 / 7
      • 1
      • 2
      • 3
      • 4
      • 5
      • 6
      • 7
      1 / 3
      • 1
      • 2
      • 3
      1 / 2
      • 1
      • 2

      Dati tecnici

      Osvědčení ETA
      Jmenovitý průměr vrtáku (
      d0
      )      		8 mm
      Minimální hloubka vrtaného otvoru při průvlečné montáži (
      h2
      )      		110 mm
      Rozměr šroubu (
      ds x ls
      )      		10,0 x 100 mm
      Min. kotevní hloubka / Max. užitná délka (
      hnom1 / tfix
      )      		50 / 50 mm
      Min. kotevní hloubka / Max. užitná délka (
      hnom2 / tfix
      )      		- mm
      Min. kotevní hloubka / Max. užitná délka (
      hnom3 / tfix
      )      		65 / 35 mm
      Bit / Klíč TX40 / SW 13
      Balení 50 ks.
      GTIN (EAN-Code) 4048962403220

      Documenti da scaricare

      • ETA a PoV
      • Schválení a certifikáty
      • Technické dokumenty ke stažení
      • Obchodní dokumenty
      ETA - Evropské technické posouzení
      pdf, ETA-15/0352
      European Technical Assessment for fischer concrete screw ULTRACUT FBS II - Mechanical fasteners for use in concrete
      Creato il 05. 10. 2020
      POV - Prohlášení o vlastnostech
      pdf, DoP No. 0227
      Declaration of Performance for fischer concrete screw ULTRACUT FBS II (Mechanical anchor for use in concrete)
      Creato il 19. 10. 2020
      ETA - Evropské technické posouzení
      pdf, ETA-20/0134
      European Technical Assessment for fischer concrete screw UltraCut FBS II - Screw anchor for use in masonry
      Creato il 14. 07. 2022
      POV - Prohlášení o vlastnostech
      pdf, DoP No. 0311
      Declaration of Performance for fischer concrete screw UltraCut FBS II (screw anchor for use in masonry)
      Creato il 28. 07. 2022
      POV - Prohlášení o vlastnostech
      pdf, DoP No. 0185
      Declaration of Performance for fischer concrete screw ULTRACUT FBS II (Mechanical fastener for use in concrete)
      Creato il 27. 11. 2020
